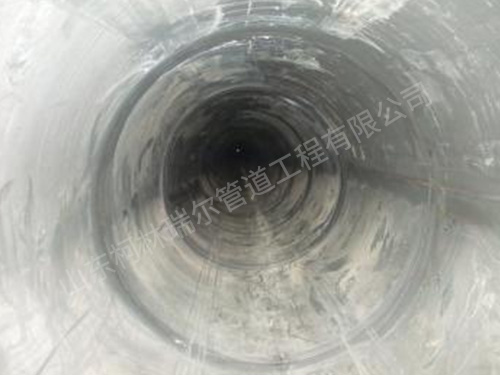

等径压缩HDPE管穿插修复技术使用的HDPE管材,经特殊改性处理,具有变形后能恢复原始物理形状的记忆特性。尺寸略大于被修复管道内径的改性HDPE管经多级滚轮压缩后,暂时减小了HDPE管的外径(按设计要求);通过牵引机将缩径后的HDPE管穿插到事先处理好的被修复管道中,经24小时,HDPE管慢慢恢复原状并与被修复的管道内壁紧密地贴合在一起构成钢塑复合管,从而达到防腐和承压的目的。该技术尤其适用于城市给、排水,石油化工业各类油、气、水管道的修复改造,可提高原管道的承压能力和使用寿命,并极大的减少后续维护的工作量。
PIG清洗技术是一项管道防护、维持的清洗技术,用于管道内表面除锈、除垢、脱水、干燥及涂敷。
PIG清洗装置主要由PIG、发射接收设备、检测设备等组成。
PIG是由特殊的聚氨酯材料制成的形如子弹的清洗材料,有很好的弹性韧性。在管道线路中的弯头、T形三通管接头和弯曲管道部分都能容易通过,并且具有抗拉伸力、抗剪切强度高和很好的耐磨性,能在较高压力和温度下进行清管而不损坏。PIG的一般收缩率为5%-50%,最大可达65%。可连续通过90度的标准弯头、变径管、180度的回转弯头、阀门和管接头等处。
PIG发射接收设备包括发射器、接收器及输送设备,在管道的一端用一个比实际管道直径大一点的安有变径接头的专用设备(渐缩管——为旋锥体结构),把PIG推入管道,通过液压泵或空气压缩机产生的液压或气压作用使PIG在管道中行走,利用PIG与管道壁间的摩擦进行清污。
PIG检测设备是安装在发射器和接收器上的信号控制器,其作用是在发射和接收时,检查发射和接收的PIG数量是否相等。流量计通过对PIG输送流体流量的计算,来确定PIG在管道中的行走位置。
通过连续测定和记录发射器、接收器的动态压力,可以掌握PIG行进中的状态,并能监视升压现象的发生以及能发现和防止PIG堵塞事故的发生。
